氣動隔膜閥
主要功能特點
氣動隔膜閥(襯里閥門)還可附裝反饋信號,、限位器或定位器,，以適應自控,、程控或調節流量的需要；氣動隔膜閥的反饋信號采用無觸點傳感技術,；上海賽泰泵閥有限公司生產的氣動隔膜閥采用薄膜式氣缸替代活塞式氣缸，排除了活塞環易損漏而導致無法啟閉閥門的弊端,；當氣源發生故障時,，可操作手輪使閥門開啟,。
產品簡圖
EG6K/B41J-6/10/16型 氣動襯膠隔膜閥,、氣動襯氟隔膜閥1
EG6K/B41J-6/10/16型 氣動襯膠隔膜閥、氣動襯氟隔膜閥2

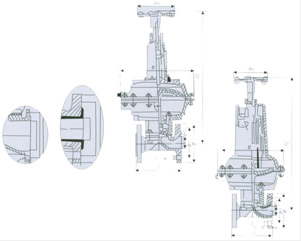

W型 Fs型 EG6K41J-(常開式)EG6B41J-(常閉式)氣動隔膜閥結構圖
主要零件材料
| 零件名稱 | 閥體 | 閥瓣,、閥蓋 | 氣缸,、氣缸蓋 | 隔膜 | 螺桿、閥桿,、活塞 |
| 材料 | HT200襯氟塑料,、襯橡膠 | HT200 | HT200 | 氟丁橡膠、氟塑料 | 35 |
主要外形,、連接尺寸及質量
| 型號 | 公稱 通徑 DN (mm) | 尺 寸 （mm） | 氣 動 裝 置 | 質量 ?K | |||||||||||
| L | f | D1 | D | Do | n-d | H | B | 代號 ES | 耗氣量 Cn3 | 氣源壓力 MPa | 氣源 接頭 in | ||||
| J型 | W型 | ||||||||||||||
| EG6K41W/J/FS-16 | 20 | 121 | 117 | 2 | 75 | 105 | 140 | 4-13.5 | 343 | 168 | 68 | 163.87 | 0.3 | 1/8 | 6.3 |
| 25 | 131 | 127 | 2 | 85 | 115 | 140 | 4-13.5 | 345 | 168 | 68 | 196.65 | 0.3～0.4 | 1/8 | 7.3 | |
| 32 | 150 | 146 | 2 | 100 | 140 | 140 | 4-17.5 | 363 | 260 | 68 | 229.4 | 0.3～0.4 | 1/8 | 8.3 | |
| 40 | 163 | 159 | 2 | 110 | 150 | 140 | 4-17.5 | 430 | 260 | 69 | 1458.7 | 0.3～0.4 | 1/4 | 14.5 | |
| 50 | 194 | 190 | 2 | 125 | 165 | 140 | 4-17.5 | 575 | 260 | 70 | 3162.7 | 0.3～0.4 | 1/4 | 26 | |
| EG6K41W/J/FS-10 | 65 | 220 | 216 | 2 | 145 | 185 | 140 | 4-17.5 | 588 | 260 | 70 | 3243 | 0.3～0.4 | 1/4 | 30.8 |
| 80 | 258 | 254 | 2 | 160 | 200 | 165 | 8-17.5 | 769 | 425 | 71 | 6636.8 | 0.4～0.5 | 3/8 | 64.9 | |
| 100 | 309 | 305 | 2 | 180 | 220 | 280 | 8-17.5 | 816 | 425 | 71 | 6948 | 0.4～0.5 | 3/8 | 70.3 | |
| 125 | 362 | 356 | 3 | 210 | 250 | 280 | 8-17.5 | 820 | 425 | 71 | 7374.2 | 0.4～0.5 | 3/8 | 80.7 | |
| 150 | 412 | 406 | 3 | 240 | 285 | 280 | 8-22 | 920 | 549 | 72 | 10652 | 0.5 | 3/8 | ||
| EG6K41W.J.FS-6 | 200 | 527 | 521 | 4 | 295 | 340 | 280 | 8-22 | 1010 | 549 | 72 | 16715 | 0.6 | 3/8 | 212 |
| EG6K41W/J/FS-16 | 20 | 121 | 117 | 2 | 75 | 105 | 120 | 4-13.5 | 168 | 61 | 163.87 | 0.3 | 1/8 | 7.2 | |
| 25 | 131 | 127 | 2 | 85 | 115 | 120 | 4-13.5 | 394 | 168 | 61 | 196.65 | 0.3～0.4 | 1/8 | 8.9 | |
| 32 | 150 | 146 | 2 | 100 | 140 | 120 | 4-17.5 | 400 | 168 | 61 | 229.4 | 0.3～0.4 | 1/8 | 10.6 | |
| 40 | 163 | 159 | 2 | 110 | 150 | 165 | 4-17.5 | 485 | 260 | 62 | 1425.7 | 0.3～0.4 | 1/4 | 19.5 | |
| 50 | 194 | 190 | 2 | 125 | 165 | 165 | 4-17.5 | 635 | 318 | 63 | 2284.1 | 0.3～0.4 | 1/4 | 34.9 | |
| EG6K41W/J/FS-10 | 65 | 220 | 216 | 2 | 145 | 185 | 165 | 4-17.5 | 650 | 318 | 63 | 3048 | 0.3～0.4 | 1/4 | 39.9 |
| 80 | 258 | 254 | 2 | 160 | 200 | 165 | 8-17.5 | 660 | 318 | 63 | 3244.7 | 0.4～0.5 | 3/8 | 51.9 | |
| 100 | 309 | 305 | 2 | 180 | 220 | 280 | 8-17.5 | 816 | 425 | 64 | 6964.7 | 0.4～0.5 | 3/8 | 93.2 | |
| 125 | 362 | 356 | 3 | 210 | 250 | 280 | 8-17.5 | 825 | 425 | 64 | 7439.7 | 0.4～0.5 | 3/8 | 105.3 | |
| 150 | 412 | 406 | 3 | 240 | 285 | 310 | 8-22 | 1013 | 549 | 65 | 14912 | 0.5 | 3/8 | 184.5 | |
| EG6K41W.J.FS-6 | 200 | 529 | 521 | 4 | 295 | 340 | 483 | 8-22 | 1300 | 749 | 65 | 49161 | 0.6 | 1/2 | 407.4 |
1,、設計與制造按：GB12239或BS5156
2、結構長度按：GB12221或BS5156
3,、法蘭連接尺寸按：GB4216.4或BS4504
4,、試驗與檢驗按：GB/T13927或BS5156
采用標準： 設計與制造：BS5156 結構長度：BS5156 法蘭連接尺寸：BS4504
注：
1.本網頁的氣動隔膜閥結構、結構圖,、尺寸,、參數等主要性能參數，以及安裝尺寸圖,、安裝尺寸表均只適用于參考,，詳細CAD圖、安裝圖,、以及產品說明書請向賽泰閥門營銷人員索取,。
2.由于編輯水平有限，錯誤和不妥之處在所難免,，真誠希望您批評指正,。
