D942X大口徑電動軟密封蝶閥

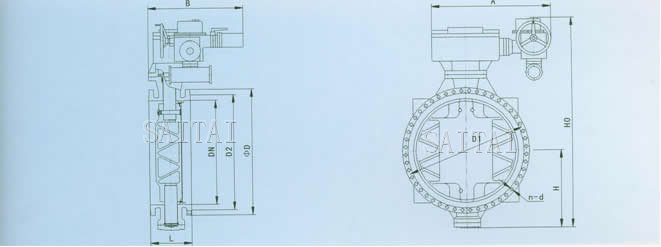

D942X大口徑電動軟密封蝶閥外形尺寸圖
主要連接外型尺寸和連接尺寸
| DN | 主要外形尺寸 | 法蘭尺寸和螺栓孔尺寸 | |||||||||||||||
| L | H | H0 | A | B | 0.25MPa | 0.6MPa | 1.0MPa | ||||||||||
| D | D1 | D2 | N-d | D | D1 | D2 | N-d | D | D1 | D2 | N-d | ||||||
| 2200 | 840 | 1665 | 4529 | 2057 | 15858 | 2405 | 2340 | 2295 | 52-33 | 2475 | 2390 | 2335 | 52-43 | 2550 | 2440 | 2370 | 52-56 |
| 2400 | 910 | 1778 | 4845 | 2057 | 1585 | 2605 | 2540 | 2495 | 56-33 | 2685 | 2600 | 2545 | 56-43 | 2760 | 2650 | 2570 | 55-56 |
| 2600 | 990 | 1865 | 5060 | 2057 | 1585 | 2805 | 2740 | 2695 | 60-33 | 2905 | 2810 | 2750 | 60-49 | 2960 | 2850 | 2780 | 60-56 |
| 2800 | 1070 | 2051 | 5960 | 2357 | 1905 | 3030 | 2960 | 2910 | 64-36 | 3115 | 3020 | 2960 | 64-49 | 3180 | 3070 | 3000 | 64-56 |
| 3000 | 1150 | 2189 | 6800 | 2357 | 1905 | 3230 | 3160 | 3110 | 68-36 | 3315 | 3220 | 3160 | 68-49 | 3405 | 3290 | 3210 | 68-62 |
注：可根據用戶要求從DN250-3000生產（GB12221-89）長系列,，從DN1200-3000帶底腳的需注明,。
注：
1.本網頁的D942X大口徑電動軟密封蝶閥結構、結構圖,、尺寸,、參數等主要性能參數,，以及安裝尺寸圖、安裝尺寸表均只適用于參考,，詳細CAD圖,、安裝圖、以及產品說明書請向賽泰閥門營銷人員索取,。
2.由于編輯水平有限,，錯誤和不妥之處在所難免，真誠希望您批評指正,。
