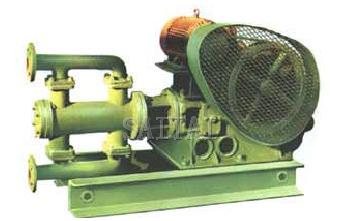

WBR型電動高溫往復泵
WBR型電動高溫往復泵（簡稱：WBR高溫往復泵）是本單位專為煉油、造紙,、油氈,、石化等行業設計生產的一種新穎泵，該泵設計合理,、結構緊湊,、參照國外產品消化吸收。是一咱很有使用前途的輸送設備,，電動高溫往復泵對于一些用戶仍在使用的蒸汽往復泵,，是一種節能，環保代替產品,。高溫往復泵適用于溫度在150-400℃之間的熱水,、熱油或其他物化性類似于油水的高溫介質。
WBR型電動高溫往復泵
WBR高溫往復泵主要特點
機體部份由齒輪箱,、電機,、飛輪十字頭等構成，齒輪箱采用飛濺方式潤滑,。泵體由鑄鋼組成雙層夾套結構,，夾套內可通蒸汽，以進行保溫（如重油類）,，泵閥結構采用球閥方式,，密封可靠、動作靈 敏,。泵頭和箱體之間有冷卻套隔開,，冷卻套用自來水循環方式，可用效地阻止泵頭熱量向箱體部擴散,。密封填料采用國內先進的石墨纖維高溫填料,，其它零部件均采用耐熱鋼及時有效處理，保證了該泵的使用壽命,。
| 1 | 箱蓋 | 14 | 墊料 |
| 2 | 連桿 | 15 | 單向球閥 |
| 3 | 連桿銅套 | 16 | 活塞環 |
| 4 | 連桿羅絲 | 17 | 活塞 |
| 5 | 偏心輪 | 18 | 泵體 |
| 6 | 加油孔 | 19 | 單向球閥座 |
| 7 | 齒輪油 | 20 | 泵蓋 |
| 8 | 皮帶輪 | 21 | 連桿銷 |
| 9 | 電機 | 22 | 連桿小銅套 |
| 10 | 箱體 | 23 | 十字頭 |
| 11 | 泵軸 | 24 | 往復缸 |
| 12 | 墊料架 | 25 | 方油孔 |
| 13 | 墊料壓蓋 | 26 | 底盤 |
WBR型電動高溫往復泵結構圖
其它型號規格結構如上圖,，活塞式雙作用單閥座
WBR高溫往復泵的性能參數
| 型號 | 流量 | 壓力 | 活塞直徑 | 活塞行程 | 往復次數 | 電機功率 | 泵口徑（法蘭） | |
| 吸口 | 出口 | |||||||
| WBR-5/7 | 5 | 7 | 100 | 100 | 65 | 1450/3 | 1 1/2 | 1 1/2 |
| WBR-3/10 | 3 | 10 | 100 | 100 | 42 | 1450/3 | 1 1/2 | 1 1/2 |
| WBR-20/7 | 20 | 7 | 160 | 120 | 73 | 1450/7.5 | 2 1/2 | 2 1/2 |
| WBR-15/15 | 15 | 15 | 160 | 120 | 50 | 1450/7.5 | 2 1/2 | 2 1/2 |
| WBR-30/15 | 30 | 15 | 210 | 150 | 47 | 1450/18.5 | 4 | 4 |
| WBR-25/30 | 25 | 30 | 210 | 150 | 40 | 1450/22 | 4 | 4 |
| WBR-40/10 | 40 | 10 | 250 | 150 | 47 | 1450/18.5 | 4 | 4 |
| WBR-40/20 | 40 | 20 | 250 | 150 | 47 | 1450/22 | 4 | 4 |
WBR往復泵機座系列性能規格
| 型 號 | 流量 （m3/h） | 壓力 （kg/cm2） | 活塞直徑 （mm） | 活塞行程 （mm） | 電機功率 （r/kw） | 往復次數 （z/min） | 泵口徑（法蘭） | 冷卻套接口螺紋（絲扣） | 保溫套接口螺紋（絲扣） | 重量 （kg） | |
| 吸口 | 出口 | ||||||||||
| WBR-5/7 | 5 | 7 | 100 | 100 | 65 | 1450/4 | 11/2″ | 11/2″ | 11/2″ | 11/2″ | 370 |
| WBR-3/10 | 3 | 10 | 100 | 100 | 42 | 1450/4 | 11/2″ | 11/2″ | 11/2″ | 11/2″ | 370 |
| WBR-20/7 | 20 | 7 | 160 | 120 | 73 | 1450/7.5 | 11/2″ | 11/2″ | 11/2″ | 11/2″ | 730 |
| WBR-15/12 | 15 | 12 | 160 | 120 | 50 | 1450/11 | 11/2″ | 11/2″ | 11/2″ | 11/2″ | 730 |
| WBR-30/15 | 30 | 15 | 210 | 150 | 47 | 1450/30 | 4″ | 4″ | 1″ | 1″ | 900 |
| WBR-25/20 | 25 | 20 | 210 | 150 | 40 | 1450/30 | 4″ | 4″ | 1″ | 1″ | 930 |
| WBR-40/10 | 40 | 10 | 250 | 150 | 47 | 1450/30 | 4″ | 4″ | 1″ | 1″ | 960 |
底腳安裝尺寸與外形尺寸
| 機座號 | L1 | L2 | 底腳孔 | 長(L) | 寬(D) | 高(H) | H1 | H2 |
| WBR-5/7 | 360 | 400 | 6-ф22 | 980 | 650 | 810 | 120 | 650 |
| WBR-3/10 | 360 | 400 | 6-ф22 | 980 | 650 | 810 | 120 | 650 |
| WBR-20/7 | 420 | 400 | 6-ф22 | 1510 | 700 | 940 | 130 | 850 |
| WBR-15/12 | 420 | 400 | 6-ф22 | 1510 | 700 | 940 | 130 | 850 |
注：
1.本網頁的WBR型電動高溫往復泵結構、結構圖,、尺寸,、參數、流量,、揚程,、電機轉速等主要性能參數，以及安裝尺寸圖,、安裝尺寸表均只適用于參考,，詳細CAD圖、安裝圖,、以及產品說明書請向賽泰水泵營銷人員索取,。
2.由于編輯水平有限，錯誤和不妥之處在所難免,，真誠希望您批評指正,。
