角式德標波紋管截止閥

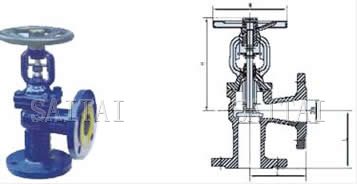

角式德標波紋管截止閥總裝圖
產品概述：
直角式德標波紋管截止閥一般適用于公稱壓力PN1.6～16MPa及工作溫度-29～350℃的石油,、化工、制藥,、化肥,、電力等行業的各種工況的管網上，用于切斷或接通管路介質,。
上海賽泰閥門有限公司生產的直角式德標波紋管截止閥的主要結構特點
：
1,、產品結構合理、密封性能可靠,、造型美觀,；
2、直角式德標波紋管截止閥密封面堆焊Co基硬質合金,、耐磨,、耐腐、抗摩擦性能好,、使用壽命長,；
3、閥桿調質及表面氮化處理,，有良好的抗腐和抗摩擦性能,；
4、直角式德標波紋管截止閥雙重密封,，性能更可靠,；
5、閥桿升降位置指示,，更直觀,；
6、零件材質,，法蘭和對焊編號尺寸可根據實際工況或用戶要求合理選配,，滿足各種工程需要。
產品規范參數
| 結構形式 | BB-BG-OS & Y |
| 驅動方式 | 手動 |
| 電動 | |
| 設計標準 | DIN3356 |
| 結構長度 | DIN3202 |
| 連接法蘭 | DIN2543-2545 |
| 試驗和檢驗 | DIN3230 |
產品性能規范
| 公稱壓力（MPa） | 殼體試驗壓力(MPa) | 密封試驗壓力(MPa) | 適用溫度(℃) | 使用介質 |
| 1.6 | 2.4 | 1.76 | ≤350℃ | 水,、蒸汽,、油品等 |
| 2.5 | 3.75 | 2.75 | ||
| 4.0 | 6.0 | 4.4 | ||
| 6.4 | 9.6 | 7.04 |
主要零部件材質
| 序號 | 名稱 | 材質 |
| 1 | 閥體 | GS-C25 1.7363、1.4308,、1.4408,、1.4306,、1.4301 |
| 2 | 閥瓣 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316,、F321,、F304L、F316L |
| 3 | 軸銷 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,、F316,、F321、F304L,、F316L |
| 4 | 閥桿 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316,、F321,、F304L、F316L |
| 5 | 波紋管組件 | 1Cr18Ni9Ti,、304,、316 |
| 6 | 閥蓋 | GS-C25 1.7363、1.4308,、1.4408,、1.4306、1.4301 |
| 7 | 填料 | 柔性石墨 |
| 8 | 填料壓蓋 | GS-C25 1.7363,、1.4308,、1.4408、1.4306,、1.4301 |
| 9 | 閥桿螺母 | WCB,、QT400-18 |
| 10 | 手輪 | 灰鑄鐵 |
| 11 | 雙頭螺栓 | ASTM A193-B7、A320-B8,、A193-B8M |
| 12 | 六角螺母 | ASTM A194-2H,、A194-8、A194-8M |
| 13 | 墊片 | 柔性石墨+不銹鋼 |
產品連接尺寸及重量
角式德標波紋管截止閥外形尺寸圖
| 型號 | YDDWJ44-16 | ||||||||||||||
| 壓力等級 | PN16 | ||||||||||||||
| 口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
| H | 166 | 166 | 172 | 175 | 193 | 195 | 213 | 227 | 294 | 325 | 355 | 440 | 580 | 620 | 785 |
| W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
| 重量 | 4 | 5 | 6 | 10 | 13 | 18 | 25 | 30 | 40 | 50 | 100 | 180 | 300 | 450 | 670 |
| 型號 | YDDWJ44-25 | ||||||||||||||
| 壓力等級 | PN25 | ||||||||||||||
| 口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
| H | 166 | 166 | 172 | 175 | 193 | 195 | 213 | 227 | 294 | 325 | 355 | 440 | 580 | 620 | 785 |
| W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
| 重量 | 4 | 5 | 6 | 11 | 14 | 19 | 27 | 32 | 43 | 53 | 110 | 200 | 330 | 480 | 700 |
| 型號 | YDDWJ44-40 | ||||||||||||||
| 壓力等級 | PN40 | ||||||||||||||
| 口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
| H | 166 | 166 | 172 | 175 | 193 | 195 | 213 | 227 | 294 | 325 | 355 | 440 | 580 | 620 | 785 |
| W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
| 重量 | 4 | 5 | 6 | 11 | 14 | 20 | 28 | 33 | 45 | 55 | 120 | 210 | 350 | 500 | 730 |
注：
1.本網頁的角式德標波紋管截止閥結構,、結構圖,、尺寸、參數等主要性能參數,，以及安裝尺寸圖,、安裝尺寸表均只適用于參考，詳細CAD圖,、安裝圖,、以及產品說明書請向賽泰閥門營銷人員索取。
2.由于編輯水平有限,，錯誤和不妥之處在所難免,，真誠希望您批評指正,。
