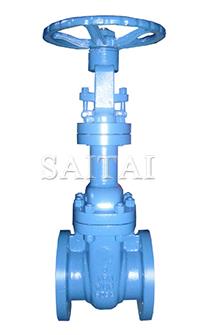

美標波紋管閘閥
美標波紋管閘閥結構特點:
法蘭連接美標波紋管閘閥適用于公稱壓力CLASS150～900LBS,工作溫度-29～350℃的石油,、化工,、制藥,、化肥、電力行業等各種工況的管路上,，切斷或接通管路介質,。 美標波紋管閘閥的主要結構特點 ：1、產品結構合理,、密封可靠、性能優良,、造型美觀,；2、密封面堆焊Co基硬質合金,、耐磨,、耐腐、抗摩擦性能好,、使用壽命長,；3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能,；4,、雙重密封，性能更可靠,；5,、閥桿升降位置指示，更直觀,；6,、零件材質及法蘭，對焊端尺寸可根據實際工況或用戶要求合理選配,，滿足各種工程需要,。
美標波紋管閘閥
主要外型尺寸、連接尺寸和重量
美標波紋管閘閥外形尺寸圖
| 型號 | YDAWZ41-150LB | ||||||||||||||
| 壓力 等級 | 150LB | ||||||||||||||
| 口徑 | mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| in | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | |
| L | 108 | 117 | 127 | 140 | 165 | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 |
| H | 200 | 210 | 250 | 260 | 290 | 370 | 398 | 440 | 490 | 530 | 580 | 670 | 760 | 850 | 950 |
| W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
| 重量 | 8 | 9 | 10 | 15 | 22 | 30 | 42 | 55 | 70 | 100 | 140 | 180 | 250 | 350 | 450 |
| 型號 | YDAWZ41-300LB | ||||||||||||||
| 壓力 等級 | 300LB | ||||||||||||||
| 口徑 | mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| in | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | |
| L | 140 | 152 | 165 | 178 | 190 | 216 | 241 | 283 | 305 | 381 | 403 | 419 | 457 | 502 | 762 |
| H | 300 | 210 | 250 | 260 | 290 | 370 | 398 | 440 | 490 | 530 | 580 | 670 | 760 | 850 | 980 |
| W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
| 重量 | 9 | 10 | 12 | 18 | 25 | 38 | 53 | 70 | 88 | 125 | 175 | 225 | 310 | 440 | 560 |
| 型號 | YDAWZ41-600LB | ||||||||||||||
| 壓力 等級 | 600LB | ||||||||||||||
| 口徑 | mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| in | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | |
| L | 165 | 190 | 216 | 229 | 241 | 292 | 330 | 356 | 432 | 508 | 559 | 660 | 787 | 838 | 889 |
| H | 200 | 210 | 250 | 260 | 290 | 370 | 398 | 440 | 490 | 530 | 580 | 670 | 760 | 850 | 980 |
| W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
| 重量 | 11 | 13 | 16 | 24 | 32 | 50 | 70 | 90 | 105 | 165 | 230 | 300 | 400 | 570 | 730 |
主要零部件材質
美標波紋管閘閥總裝圖
| 序號 | 名稱 | 材質 |
| 1 | 閥體 | ASTM A216-WCB ASTM A217-WC1,、WC6,、WC9、C5 ASTM A351-CF8,、CF8M,、CF3、CF3M |
| 2 | 閥板 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,、F316,、F321、F304L,、F316L |
| 3 | 閥桿 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,、F316、F321,、F304L,、F316L |
| 4 | 墊片 | 柔性石墨+不銹鋼 |
| 5 | 雙頭螺栓 | ASTM 193-B7、A320-B8,、A193-B8M |
| 6 | 六角螺母 | ASTM A194-2H,、A194-8、A194-8M |
| 7 | 閥蓋 | ASTM A216-WCB ASTM A217-WC1,、WC6,、WC9、C5 ASTM A351-CF8,、CF8M,、CF3、CF3M |
| 8 | 波紋管組件 | ASTM A182-F304,、F316,、F321,、F304L、F316L |
| 9 | 填料 | 柔性石墨 |
| 10 | 填料壓蓋 | ASTM A216-WCB ASTM A217-WC1,、WC6,、WC9、C5 ASTM A351-CF8,、CF8M,、CF3、CF3M |
| 11 | 支架 | ASTM A216-WCB ASTM A217-WC1,、WC6,、WC9、C5 ASTM A351-CF8,、CF8M,、CF3、CF3M |
| 12 | 閥桿螺母 | 銅合金 |
| 13 | 手輪 | ASTM A536 Gr.60-40-18,、A216-WCB |
技術規范
| 結構形式 | BB-BG-OS & Y |
| 驅動方式 | 手動 |
| 電動 | |
| 設計標準 | API1600,、API6D |
| 結構長度 | ASME B16.10 |
| 連接法蘭 | ASME B16.5 |
| 試驗和檢驗 | API598、API6D |
產品性能規范
| 公稱壓力（LB） | 殼體試驗壓力（MPa） | 密封試驗壓力(MPa) | 適用溫度(℃) | 使用介質 |
| 150 | 3.0 | 2.2 | ≤350℃ | 水,、蒸汽,、油品等 |
| 300 | 7.5 | 5.5 | ||
| 600 | 15.0 | 11.0 | ||
| 900 | 22.5 | 16.5 |
注：
1.本網頁的美標波紋管閘閥結構、結構圖,、尺寸,、參數等主要性能參數，以及安裝尺寸圖,、安裝尺寸表均只適用于參考,，詳細CAD圖、安裝圖,、以及產品說明書請向賽泰閥門營銷人員索取,。
2.由于編輯水平有限，錯誤和不妥之處在所難免,，真誠希望您批評指正,。
