W系列水力噴射器（水沖泵）
W系列水力噴射器又稱水沖泵是一種具有抽真空、冷凝,、排水等三種有效能的機械裝置,。W水力噴射器是利用一定壓力的水流通過對稱均布成一定傾斜度的噴嘴噴出，聚合在一個焦點上,。由于噴射水流速度很高,，于是形成負壓使器室內產生真空、另外由于二次蒸汽與噴射水流直接接觸,，進行熱交換,，絕大部分的蒸汽冷凝成水,，少量未被冷凝的蒸汽與不凝結的氣體亦由于高速噴射的水流互相磨擦，混合與擠壓,，通過擴壓管被排除,，使器室內形成更高的真空。水力噴射器（水沖泵）應用極為廣泛,，主要用于真空與蒸發系統,，進行真空抽水、真空蒸發,、真空過濾,、真空結晶、干燥,、脫臭等工藝,，是制糖、制藥,、化工,、食品、制鹽,、味精,、牛奶、發酵以及一些輕工,、國防部門廣泛需求的設備,。但目前生產水力噴射器的制造廠較少，品種也不齊全,，為此,，上海賽泰泵閥有限公司近年來不斷改進設計。采用多噴嘴與汽環（導向盤）等結構,，以及用多級泵進水,，低位安裝，只需安裝高度4.5米,，完善與提高了其工作性能,，具有一定的先進性，是真空冷凝設備的一種革新,。
W系列水力噴射器（水沖泵）

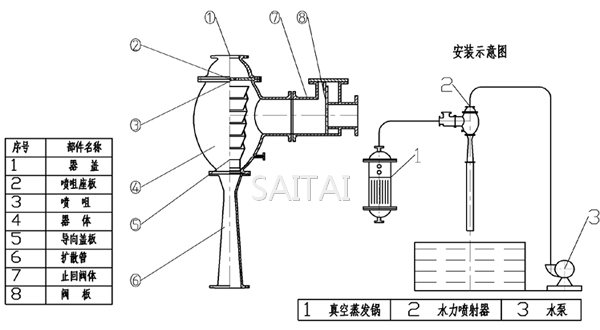

W水沖泵安裝示意圖
W水沖泵安裝示意圖
W水沖泵及配用水泵的性能參數
| 項目 技術數據 型號規格 |
蒸發量 L/h 立升/小時 |
真空度 Mpa 毫米汞柱 |
揚程 (m) |
流量 （m3） |
| W-100L | 100 | 0.097（680-720） | 45 | 18 |
| W-200L | 200 | 0.097（680-720 | 45 | 18 |
| W-300L | 300 | 0.097（680-720 | 45 | 18 |
| W-400L | 400 | 0.097（680-720 | 45 | 18 |
| W-500L | 500 | 0.097（680-720 | 45 | 32 |
| W-600L | 600 | 0.097（680-720 | 45 | 32 |
| W-700L | 700 | 0.097（680-720 | 45 | 32 |
| W-800L | 800 | 0.097（680-720 | 50 | 32 |
| W-900L | 900 | 0.097（680-720 | 50 | 32 |
| W-1000L | 1000 | 0.097（680-720 | 50 | 32 |
| W-1200L | 1200 | 0.091（680-650） | 50 | 32 |
| W-1500L | 1500 | 0.091（680-650） | 50 | 108 |
| W-1800L | 1800 | 0.091（680-650） | 50 | 108 |
| W-2000L | 2000 | 0.091（680-650） | 50 | 108 |
| W-3000L | 3000 | 0.091（680-650） | 50 | 108 |
備注：以上各種型號,，安裝高度>4.5m,，器體水壓試驗0.6Mpa無泄漏
注：
1.本網頁的W系列水力噴射器（水沖泵）結構、結構圖、尺寸,、參數,、流量、揚程,、電機轉速等主要性能參數,，以及安裝尺寸圖、安裝尺寸表均只適用于參考,，詳細CAD圖,、安裝圖、以及產品說明書請向賽泰水泵營銷人員索取,。
2.由于編輯水平有限,，錯誤和不妥之處在所難免，真誠希望您批評指正,。
