高壓液氨泵P101A/B 是尿素裝置的關鍵設備,，是20世紀80年代從美國SUNDSTRAND公司引進的HMP-5112型高速離心泵,，工作狀態為一開一備，出口設計壓力為27MPa,，高速軸轉速為20445R/min,；其出口止回閥為單瓣旋啟式高壓自密封止回閥，結構形式及基本參數如表1 所示,，主要作用為在P101A/B倒泵時自動關閉,，防止高壓介質倒流而導致泵葉輪倒轉，起保護P101 泵的作用,。經過十幾年的運行,，兩臺閥嚴重內漏，且P101A泵出口止回閥外漏,，上述兩種故障如不及時解決,，將嚴重影響尿素裝置的安全生產，因此對其進行了解體檢修,，因泵出口止回閥同時存在內外漏,，以下就以該閥為例進行介紹。
檢修時該閥存在的問題

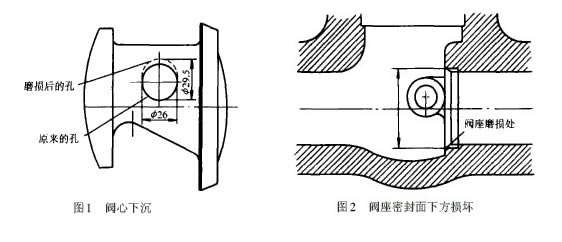

（1）該閥因閥心長期處于工作狀態,，使閥心穿軸孔磨成橢圓,，導致閥心下沉，如圖1所示,，頻繁開啟把閥座密封面下方嚴重?fù)p壞,，從而造成嚴重內漏,，如圖2所示。

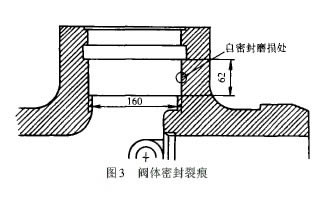

（2）該閥因制造缺陷和介質腐蝕等原因,，閥體外密封部分出現了裂痕,，導致液氨外漏，如圖3所示,。
檢修方案
由于該閥為焊接閥,，受檢修時間的限制，不能離線修理,。決定使用現場修復的方法進行修復,。修復針對外漏和內漏兩個方面同時進行：
外漏修復方案
（1）用小型電磨機手工打磨閥體外密封面裂痕，同時進行表面著色探傷,，直至裂紋缺陷全部消除,。
（2）選用A402焊條（ 鉻26鎳21不銹鋼焊條），用加熱點焊法補焊閥體外密封面打磨處,。
（3）用小型電磨機手工打磨焊接處,，使其高度與閥體內表面基本平齊。
（4）制作內環式研磨環,，如圖4所示,。
（5）用制作的研磨環手工對密封面進行研磨，磨后的內徑：160.7mm,。 ?。?）根據磨后的內徑配作密封環，如圖5所示,。
內漏修復方案
（1）用便攜式研磨機研磨閥座密封面（ 見圖2）,。保證其在硬質合金存在的情況下恢復為圓形。
（2）在車床上用四卡定位找到原閥心穿軸孔中心,，同時進行擴孔,，如圖6 所示。
（3）車制兩個環（1Gr18Ni9Ti） 鑲在擴孔中,。保證其在中心不變的情況下,，能夠與穿軸合理配合，并點焊固定,，如圖7所示
（4）車制穿軸（1Gr13）,。
（5）用硬質合金D547鉬焊條補焊閥頭，根據研磨后的閥座孔配修閥頭密封面,。
（6）試配后用紅丹試驗，保證其密封性,。
